Rof Modulador electro-óptico 1550nm Serie AM Modulador de intensidade 40G
Característica
* Baixa perda de inserción
* Alto ancho de banda
* Baixa tensión de media onda
* Opción de personalización
Aplicación
⚫ Sistemas ROF
⚫ Distribución de claves cuánticas
⚫ Sistemas de detección láser
⚫ Modulación de banda lateral
Rof- Serie AM | Rof-AM-07 | Rof-AM-08 | Rof-AM-10 | Rof-AM-13 | Rof-AM-15 | |||
Lonxitude de onda operativa | 780 nm | 850 nm | 1064 nm | 1310 nm | 1550 nm | |||
Ancho de banda | 10 GHz | 10 GHz | 10/20GHz | 2,5 GHz | 50GHz | 10 GHz | 20 GHz | 40 GHz |
Perda de inserción | <5 dB | <5 dB | <5 dB | <5 dB | <4 dB | |||
Ratio de extinción @DC | >20 dB | >20 dB | >20 dB | >20 dB | >20 dB | |||
VΠ @RF (1KHz) | <3 V | <3 V | <4 V | <3,5 V | <6V | <5V | ||
VΠ @Bias | <3.5V | <3.5V | <5 V | <5V | <8V | <7V |
Información de pedido
Rof | AM | XX | XXG | XX | XX | XX |
Tipo: AM---Modulador de intensidade | Lonxitude de onda: 07 --- 780 nm 10---1060 nm 13 --- 1310 nm 15 --- 1550 nm | Ancho de banda: 10 GHz 20 GHz 40 GHz 50 GHz
| Monitor PD: PD---Con PD | Tipo de fibra de entrada e saída: PP---PM/PM
| Conector óptico: FA---FC/APC FP---FC/PC SP---Personalización |
R-AM-15-40G
Lonxitude de onda 1550nm 40GHz Modulador de intensidade
Parámetro | Símbolo | Min | Típ | Máx | Unidade | ||||
Parámetros ópticos | |||||||||
Lonxitude de onda operativa | l | 1530 | 1550 | 1565 | nm | ||||
Perda de inserción | IL | 4 | 5 | dB | |||||
Perda de retorno óptico | ORL | -45 | dB | ||||||
Relación de extinción de interruptor @DC | ER@DC | 20 | 23 | 45 | dB | ||||
Relación dinámica de extinción | DER | 13 | dB | ||||||
Fibra óptica | Entradaporto | Panda PM Fujikura SM | |||||||
porto de saída | Panda PM Fujikura SM | ||||||||
Interface de fibra óptica | FC/PC、FC/APC Ou usuario a especificar | ||||||||
Parámetros eléctricos | |||||||||
Ancho de banda operativo(-3dB) | S21 | 28 | 30 | GHz | |||||
Tensión de media onda Vpi | RF | @50KHz |
| 4.5 | 5 | V | |||
Sesgo | @Bias |
| 6 | 7 | V | ||||
Perda de retorno eléctrico | S11 | -12 | -10 | dB | |||||
Impedancia de entrada | RF | ZRF | 50 | W | |||||
Sesgo | ZBIAS | 1M | W | ||||||
Interface eléctrica | V(f) |
Condicións límite
Parámetro | Símbolo | Unidade | Min | Típ | Máx |
Potencia óptica de entrada | Pen, máx | dBm | 20 | ||
Potencia de entrada de RF | dBm | 28 | |||
tensión de polarización | Vbias | V | -15 | 15 | |
Temperatura de funcionamento | Arriba | ℃ | -10 | 60 | |
Temperatura de almacenamento | Tst | ℃ | -40 | 85 | |
Humidade | RH | % | 5 | 90 |

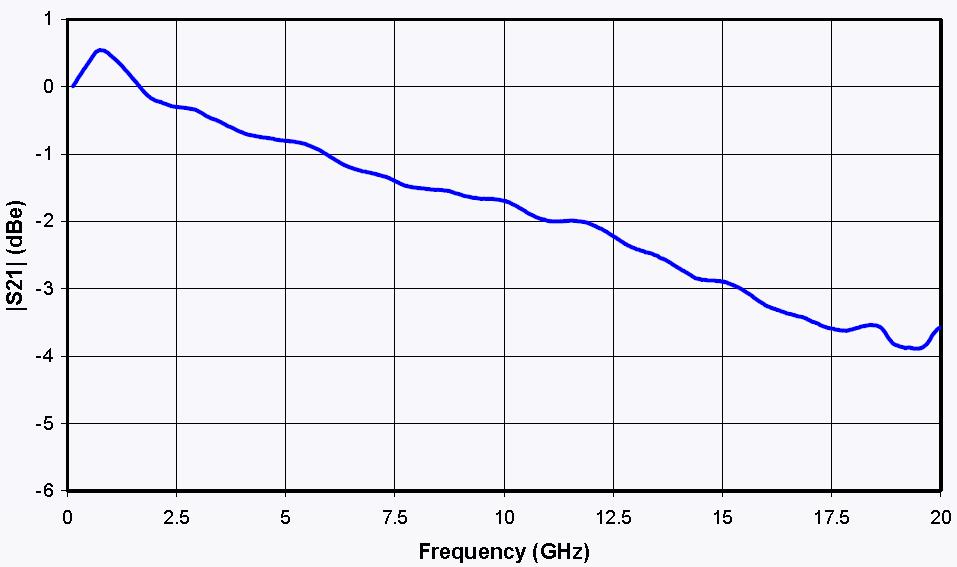

Curva S21
Curva &S11
Curvas S21 e S11
Diagrama mecánico
PORTO | Símbolo | Nota |
En | Porto de entrada óptico | Fibra PM (125 μm/250 μm) |
Fóra | Porto de saída óptica | Opción PM e SMF |
RF | Porto de entrada de RF | SMA(f) |
Sesgo | Porto de control de polarización | 1,2 Polarización, 34-N/C |
