Controlador de polarización modulador IQ ultracompacto Controlador de polarización automático
Característica
• Proporciona tres polarizacións para moduladores de coeficiente intelectual. Independentemente do formato de modulación:
• Verificado por QPSK, QAM, OFDM e SSB
• Conectar e usar:
Non se precisa calibración manual Todo automático
• Brazos I, Q: control nos modos Pico e Nulo Alta taxa de extinción: 50 dB máx.
• Brazo P: control nos modos Q+ e Q- Precisión: ± 2◦
• Perfil baixo: 40 mm (ancho) × 28 mm (fondo) × 8 mm (alto)
• Alta estabilidade: implementación totalmente dixital. Fácil de usar:
• Funcionamento manual con mini jumper. Funcionamento flexible do OEM a través de UART2.
• Dous modos para proporcionar voltaxes de polarización: a. Control automático de polarización b. Tensión de polarización definida polo usuario
Aplicación
•LiNbO3 e outros moduladores de IQ
• QPSK, QAM, OFDM, SSB e outros
• Transmisión coherente
Rendemento

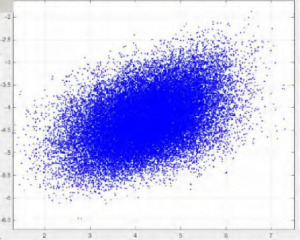

Figura 1. Constelación (sen controlador)
Figura 2. Constelación QPSK (con controlador)
Figura 3. Patrón QPSK-Eye
Figura 5. Patrón da constelación 16-QAM
Figura 4. Espectro QPSK
Figura 6. Espectro 16-QAM
Especificacións
| Parámetro | Mín. | Tipo | Máx. | Unidade |
| Rendemento de control | ||||
| Os brazos I e Q están controladosNulo (Mínimo) ouPico (máximo) punto | ||||
| Taxa de extinción | MER1 | 50 | dB | |
| O brazo P está controlado activadoQ+(dereita cuadratura) ouQ-( esquerda cuadratura) punto | ||||
| Precisión en Quad | −2 | +2 | grao2 | |
| Tempo de estabilización | 15 | 20 | 25 | s |
| Eléctrico | ||||
| Tensión de alimentación positiva | +14,5 | +15 | +15,5 | V |
| corrente de potencia positiva | 20 | 30 | mA | |
| Tensión de alimentación negativa | -15,5 | -15 | -14,5 | V |
| corrente de potencia negativa | 8 | 15 | mA | |
| Rango de tensión de saída | -14,5 | +14,5 | V | |
| Amplitude de trepidación | 1%Vπ | V | ||
| Óptico | ||||
| Potencia óptica de entrada3 | -30 | -8 | dBm | |
| Lonxitude de onda de entrada | 1100 | 1650 | nm | |
1. MER refírese á taxa de extinción do modulador. A taxa de extinción acadada adoita ser a taxa de extinción do modulador especificada na folla de datos do modulador.
2. Teña en conta que a potencia óptica de entrada non se corresponde coa potencia óptica no punto de polarización seleccionado. Refírese á potencia óptica máxima que o modulador pode exportar ao controlador cando a tensión de polarización oscila entre −Vπ e +Vπ.
Interface de usuario
Figura 5. Montaxe
| Grupo | Operación | Explicación |
| Restablecer | Introduza o jumper e tire deles despois de 1 segundo | Reiniciar o controlador |
| Poder | Fonte de alimentación para o controlador de polarización | V- conecta o eléctrodo negativo da fonte de alimentación |
| V+ conecta o eléctrodo positivo da fonte de alimentación | ||
| O porto central conéctase co eléctrodo de terra | ||
| Polar1 | PLRI: Inserir ou retirar o jumper | sen jumper: modo nulo; con jumper: modo pico |
| PLRQ: Inserir ou retirar o jumper | sen jumper: modo nulo; con jumper: modo pico | |
| PLRP: Inserir ou retirar o jumper | sen jumper: modo Q+; con jumper: modo Q- | |
| LED | Constantemente aceso | Traballando en estado estable |
| Acendido-apagado ou apagado-acendido cada 0,2 s | Procesamento de datos e busca de puntos de control | |
| Acendido-apagado ou apagado-acendido cada 1 s | A potencia óptica de entrada é demasiado feble | |
| Acendido-apagado ou apagado-acendido cada 3 segundos | A potencia óptica de entrada é demasiado forte | |
| PD2 | Conectar co fotodíodo | O porto PD conecta o cátodo do fotodíodo |
| O porto GND conecta o ánodo do fotodíodo | ||
| Voltaxes de polarización | In, Ip: Tensión de polarización para o brazo I | Ip: Lado positivo; In: Lado negativo ou terra |
| Qn, Qp: Tensión de polarización para o brazo Q | Qp: Lado positivo; Qn: Lado negativo ou terra | |
| Pn, Pp: Tensión de polarización para o brazo P | Pp: Lado positivo; Pn: Lado negativo ou terra | |
| UART | Operar o controlador a través de UART | 3,3: tensión de referencia de 3,3 V |
| GND: Terra | ||
| RX: Recepción do controlador | ||
| TX: Transmisión do controlador |
1 A polaridade depende do sinal de RF do sistema. Cando non hai sinal de RF no sistema, a polaridade debe ser positiva. Cando o sinal de RF ten unha amplitude maior que un certo nivel, a polaridade cambia de positiva a negativa. Neste momento, o punto nulo e o punto de pico conmutarán entre si. O punto Q+ e o punto Q- tamén conmutarán entre si. O interruptor polar permite ao usuario cambiar a polaridade.
directamente sen modificar os puntos de operación.
2Só se debe escoller unha opción entre usar un fotodiodo controlador ou usar un fotodiodo modulador. Recoméndase usar un fotodiodo controlador para experimentos de laboratorio por dúas razóns. En primeiro lugar, o fotodiodo controlador ten calidades garantidas. En segundo lugar, é máis doado axustar a intensidade da luz de entrada. Se usas o fotodiodo interno do modulador, asegúrate de que a corrente de saída do fotodiodo sexa estritamente proporcional á potencia de entrada.
